AUDIOMATICA CLIO QC MODEL 5 AMPLIFIER, SWITCH & TEST BOX

QC Model 5 est un appareil non conventionnel conçu pour combler les besoins actuels et futurs d’un analyseur électro-acoustique tel que le système CLIO.

En liaison USB à un PC, il peut être configuré à l’aide de logiciels de contrôles dédiés, pour l’assistance de mesures de réponse en fréquence ou d’impédance ou pour affiner des mesures en courant continu (DC).

En utilisation de mesure de réponse en fréquence, il se comporte en amplificateur d’une puissance de 50 W pour alimenter les enceintes ou le réseau en test, tout en reliant l’analyseur à la fois à l’une des quatre entrées et au courant délivré en sortie.

Chacune des 4 entrées peut fournir une alimentation fantôme à la fois pour Audiomatica ou pour tout microphone dédié (de 0 à 24 V, contrôlé par le logiciel).

Les mesures d’impédance peuvent être effectuées en commutant soit la charge de D.U.T à l’entrée de l’analyseur soit en utilisant la sortie dédiée INSENSE ; ces mesures d’impédance étant ainsi faites en mode de tension constante simultanément à l’analyse de distorsion en courant du circuit de la bobine. Un ADC interne mesure le courant dans le circuit de la bobine.

Grâce à un logiciel embarqué pilotant un générateur de tension, le haut-parleur peut être alimenté par un signal ajouté de tension continue autorisant des mesures sur des paramètres étendus. Deux convertisseurs ADC de +/– 2,5V et +/– 5 V sont disponibles aux entrées 3 et 4 pour les mesures de déplacement sous cellule laser ou tout autre signal DC.

Une entrée numérique est dédiée au contrôle d’une pédale externe connectée (ou signal TTL) et des opérations de déclenchements QC par triggers.

Un bus de liaison du QCbox, 6 bit en sortie, 5 bit en entrée TTL, est disponible pour alimenter ses logiciels par un appareil externe (comme une platine TD, par exemple).

En associant plusieurs unités il est possible de contrôler plus de quatre canaux.

QCbox Model 5 trouve son application en laboratoire, en bureau R&D ou en organisation de lignes de production.

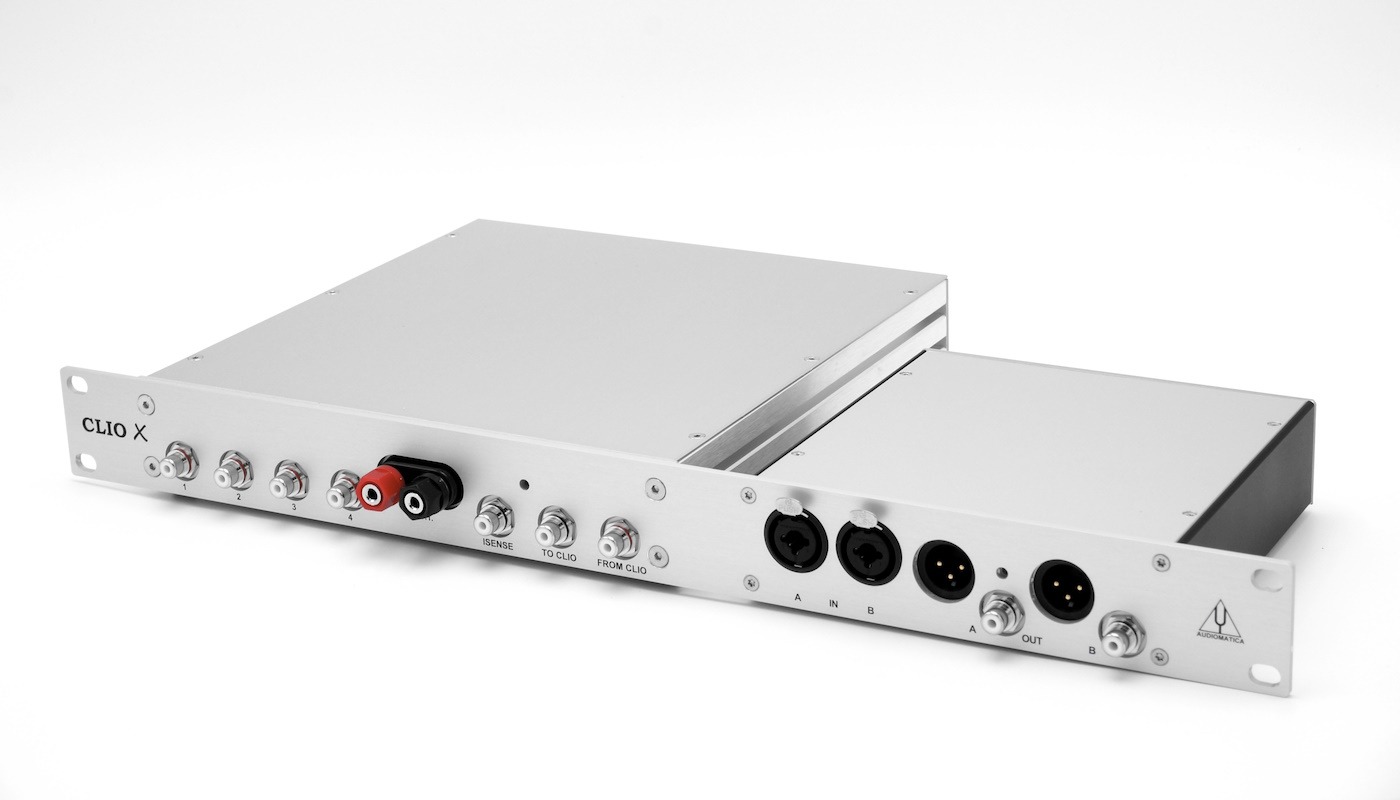

L’utilisation du panneau Rack QC permet d’assembler QCbox Model 5 au SC-02 Signal Conditioner en montage structure standard 19’’.

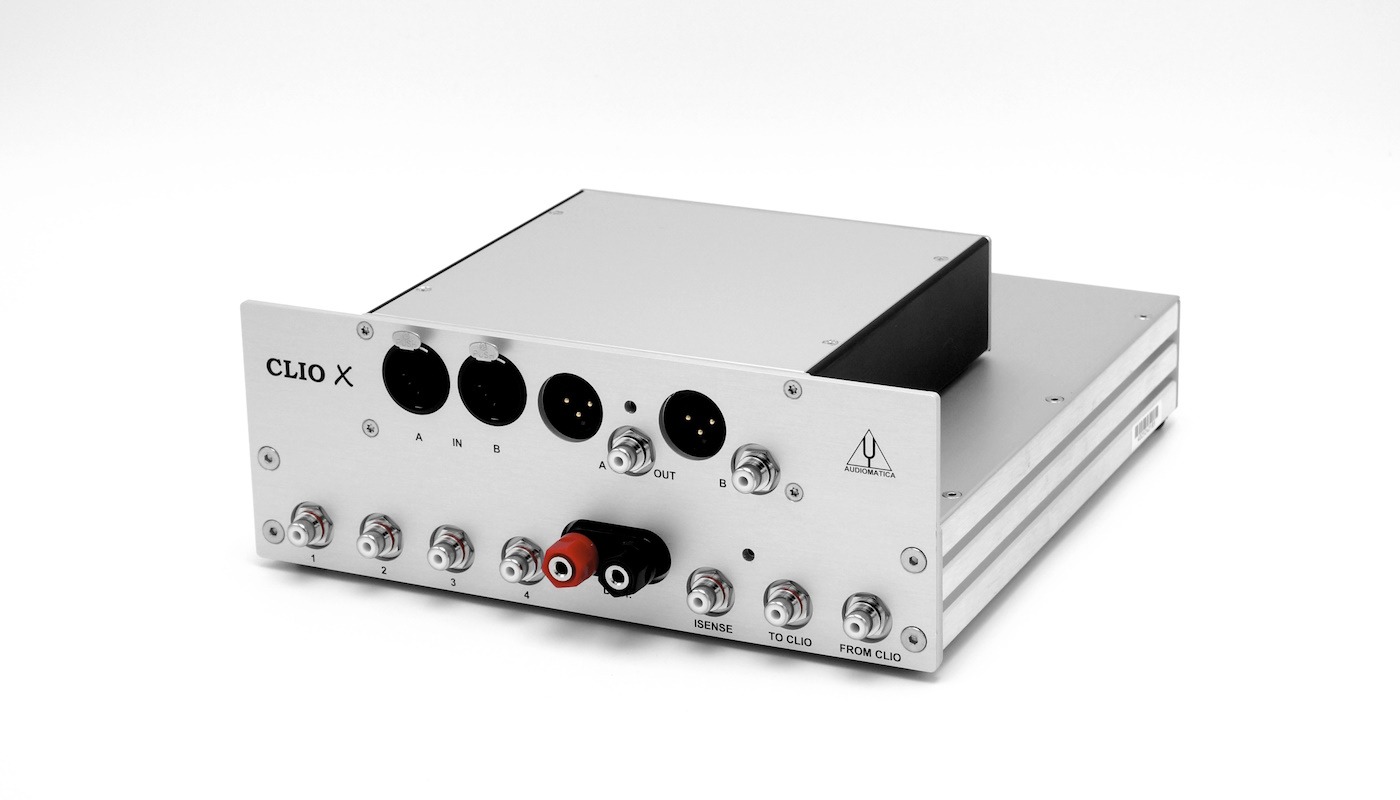

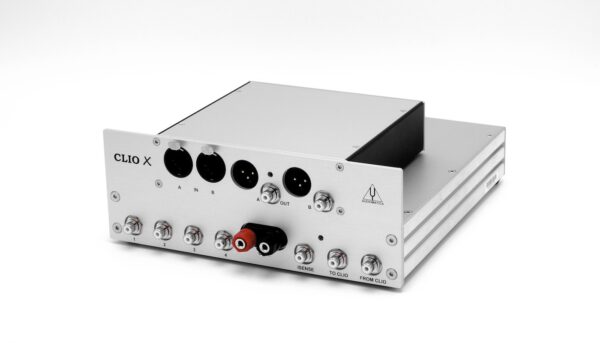

Les panneaux de montage sont disponibles comme accessoires. Avec ces panneaux, il est possible d’assembler le modèle QCBOX 5 et l’interface audio FW-01 (ou le conditionneur de signal SC-02) afin qu’ils puissent être montés ensemble (voir photo 3).

NOTE : Pour plus de détails voir les documents PDF.
