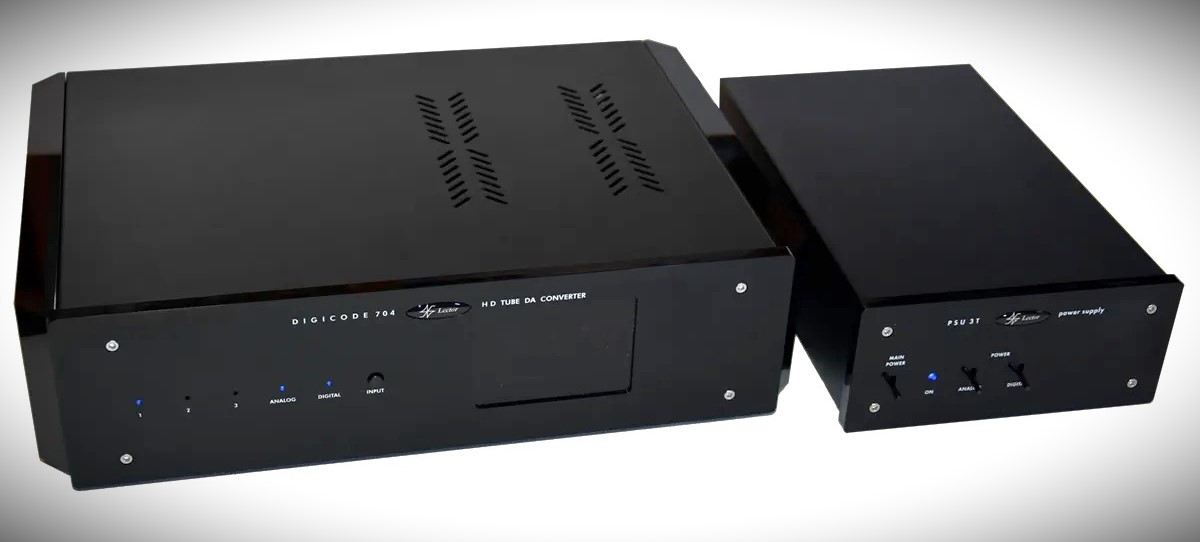

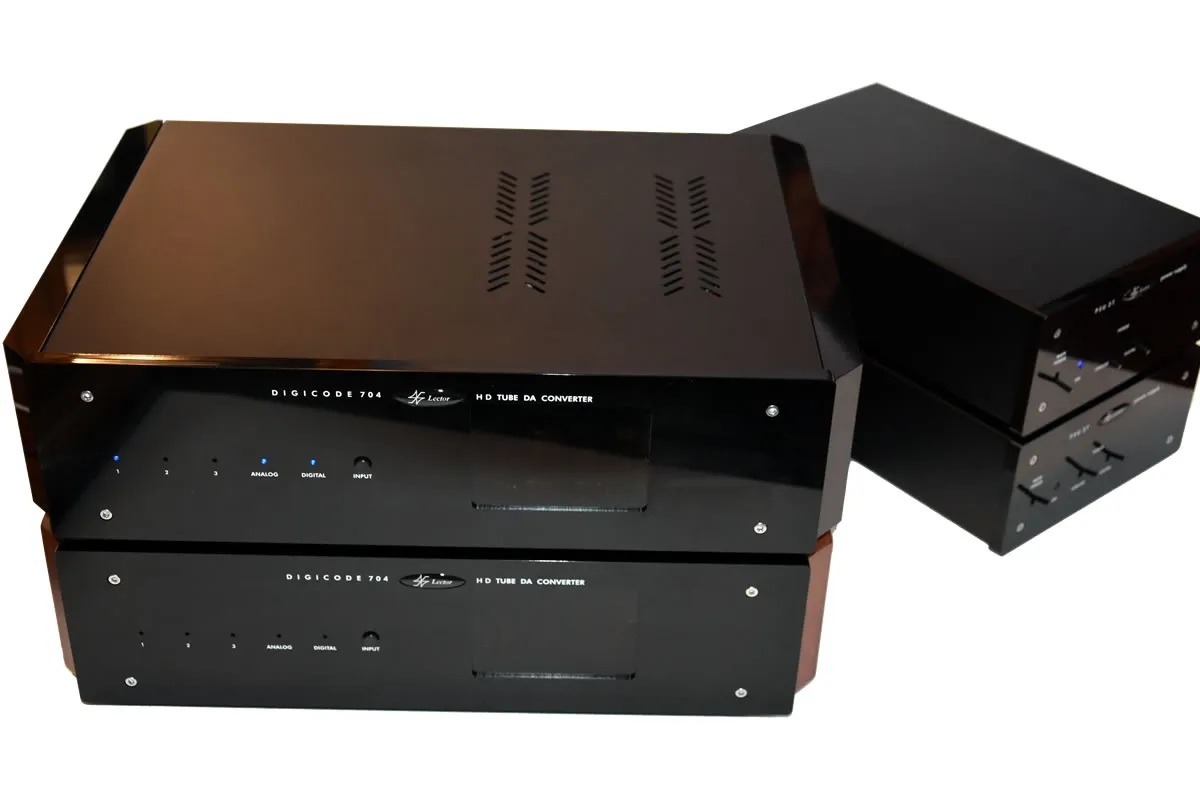

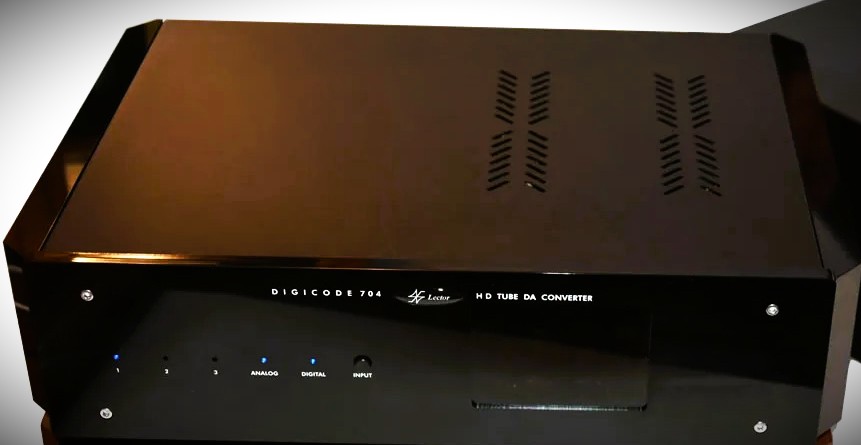

Convertisseur Lector Digicode 704/2
Le nouveau convertisseur numérique-analogique haute résolution Digicode 704 utilise des convertisseurs R2R PCM1704 BB. Le circuit de conversion courant/tension et les filtres de sortie intègrent des tubes à vide de classe A double triodes, directement connectés aux convertisseurs, sans aucun composant à semi-conducteurs intermédiaire.
Les signaux numériques SPDIF sont tamponnés et reconstruits afin d’obtenir une impulsion numérique parfaitement symétrique et exempte de gigue. Pour ce faire, nous avons développé un nouveau circuit conçu dans nos laboratoires (brevet en cours) : reconstruction du circuit SPDIF (SCR par Lector Audio Instruments, circuit propriétaire).
Le convertisseur utilise quatre convertisseurs numérique-analogique mono 24 bits PCM1704, avec une sortie analogique à tubes à vide parfaitement symétrique.
Un filtre numérique sophistiqué permet de personnaliser les caractéristiques sonores selon vos préférences d’écoute.
Chaque tube est sélectionné pour garantir un bruit minimal, et une alimentation séparée est utilisée.
La nouvelle version HZ (24 bits, 192 kHz) remplace la précédente version Digicode 2.24.
Les trois entrées numériques coaxiales s’activent automatiquement, la priorité étant donnée à la première source numérique allumée.
Convertisseur
- Type d’unité avec véritable convertisseur numérique-analogique – Sortie à tubes entièrement symétrique / Fonction de configuration d’entrée numérique spéciale
- Distorsion harmonique totale (THD) < 0,1 %
- Type et filtre du convertisseur numérique-analogique (CNA) : 24 bits / 192 kHz / 4 mono PCM 1704 kHz
- Rapport signal/bruit : 100 dB (pondéré A)
- Tubes pour l’étage d’amplification : 4 x ECC81/12AT7 sélectionnés et appariés par Lector
- Réponse en fréquence : 20 – 22 kHz ± 1,5 dB

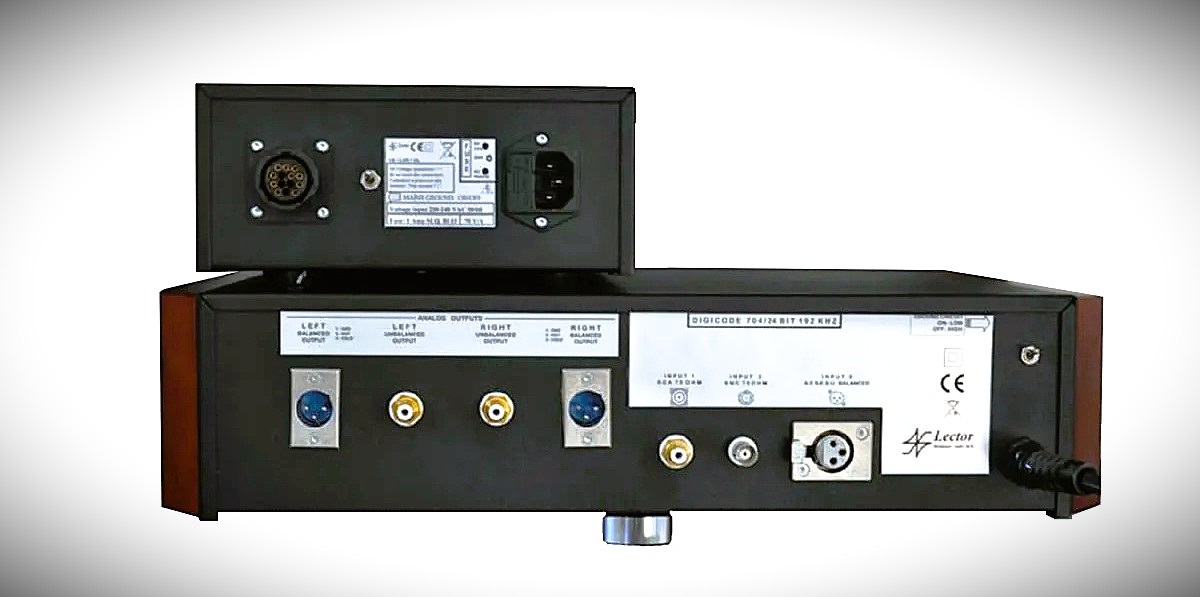

- Entrées/sorties numériques : Entrées : S/PDIF (deux) et AES-EBU. En option : Toslink optique ou ST-II (sélection automatique des entrées)
- Sorties ligne analogiques : RCA / XLR (2,5 V / 250 ohms)
- Tension d’alimentation commutable : 100/110/230/240 V CA – 50/60 Hz – 70 GΩ
- Dimensions (L x Dimensions (P x H) : 420 mm x 300 mm x 110 mm
- Poids (net / brut) : 7 kg / 8 kg
Alimentation externe PSU-3T/DC
- Dimensions : 200 mm x 300 mm x 85 mm
- Poids (net / brut) : 8 kg / 9 kg
