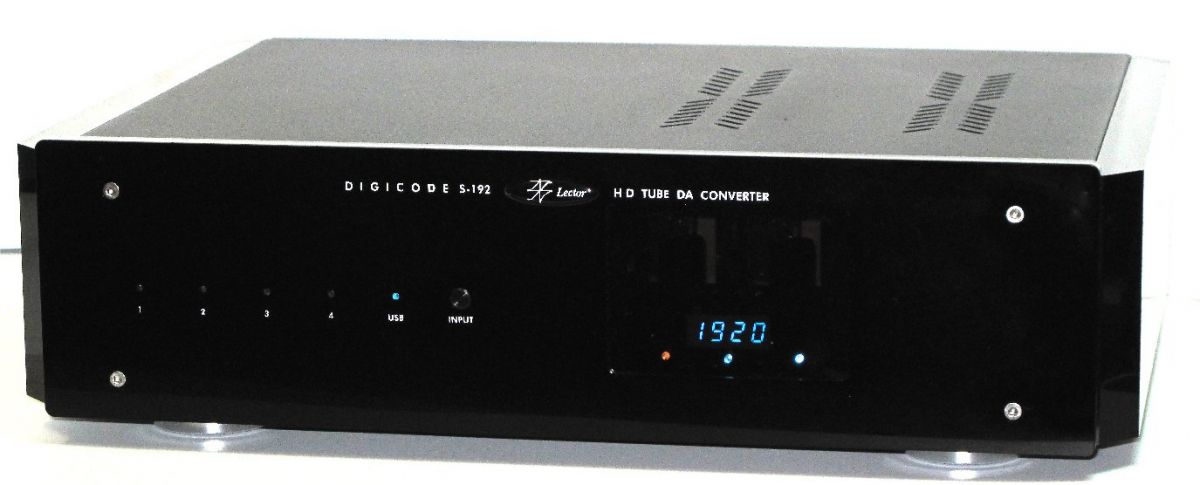

Lector DIGICODE S-192 : Hi-resolution DAC
La résolution portée au format 24/192, une conversion basée sur deux convertisseurs PCM-1704 (R2R) et un étage de sortie à tubes du type ‘miniwatt’ ; le signal ne traverse donc aucun semi-conducteur.

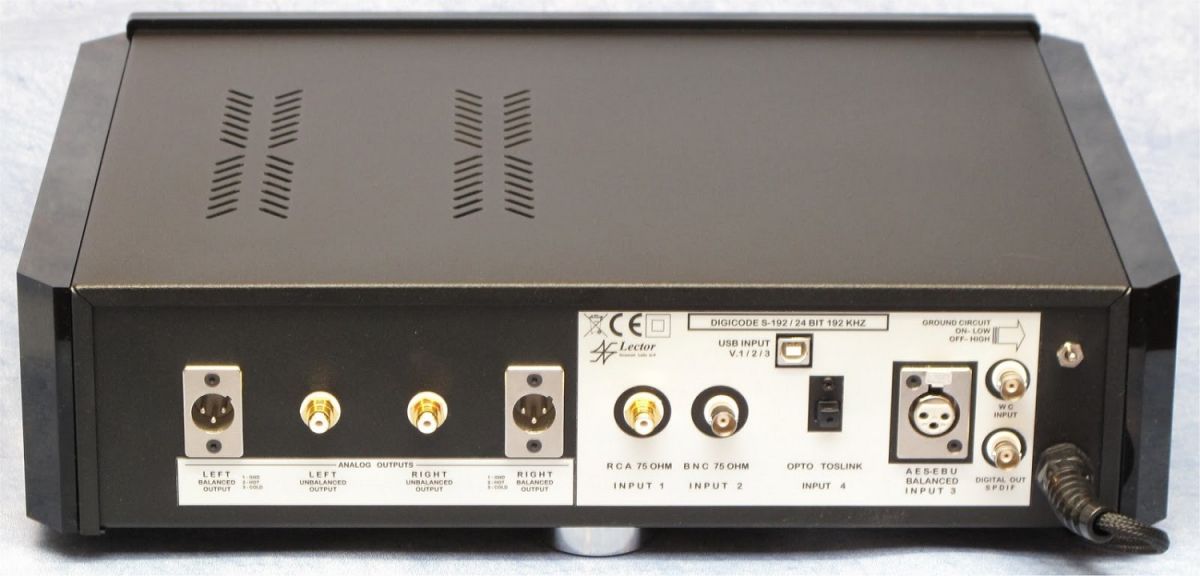

Les 3 entrées numériques S/P DIF du 704 acceptent un flux au format 24/192 :
- une sur RCA en 75 ohms
- une sur BNC en 75 ohms
- une AES/EBU sur XLR en 110 ohms.
Le S-192, en plus de ces 3 mêmes entrées, offre :
- une optique Toslink en 24/192,
- une entrée USB (interface native ne nécessitant aucun driver sur Mac) asynchrone 24/192
- une entrée horloge (Word Clock)
- une sortie numérique sur prise BNC.
Les sorties analogiques : une sortie asymétrique sur prises RCA ( 2,5 V /250 ohms) et une sortie symétrique vraie sur prises XLR (2,5 V / 250 ohms).

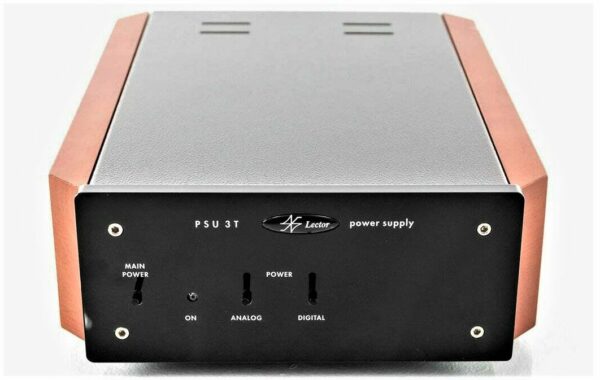

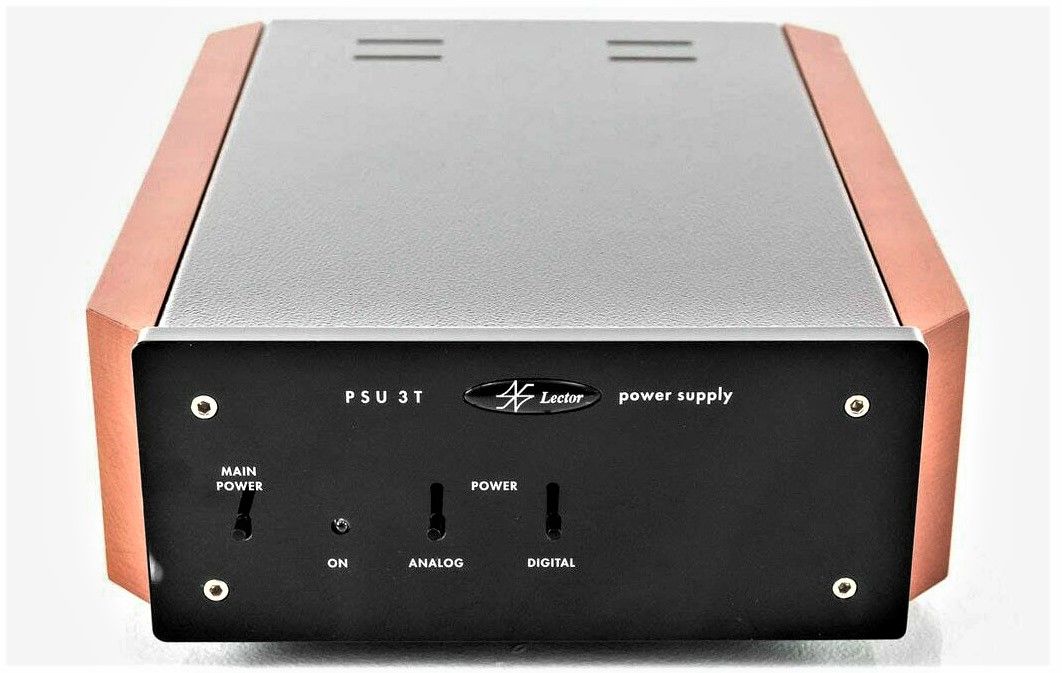

PSU-DGC alimentation basique pour DIGICODE S-192

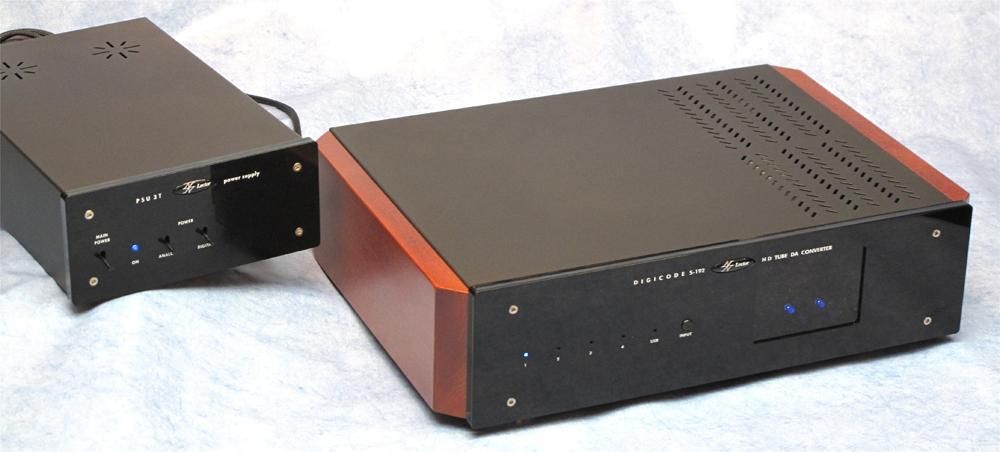

Le DIGICODE a une alimentation déportée dans un châssis séparé : la PSU-192 y compris filtre secteur, permettant de commander séparément l’alimentation des circuits analogiques et des circuits numériques. Tous les châssis peuvent recevoir, en option, des panneaux latéraux soit en merisier soit en plexiglas noir.
Le DIGICODE voit ses performances électroniques accrues par l’apport de 4 convertisseurs PCM-1704K en configuration parallèle et double sur chaque voie, d’une sélection de filtrage x 4 ou x 8 correspondant à des sur-échantillonnages de 192 kHz ou 96 kHz, d’une interface réceptrice propriétaire sur les entrées SPDIF et enfin d’un étage de sortie à 4 double-triodes 12AT7 / ECC81 triées de grade premium.
- Type : Convertisseur N/A, étage de sortie à tubes D-A
- Impédance de sortie : 250 ohms
- Jitter interface < 20 pps
- Réponse en fréquence : 15 Hz - 96 kHz +/- 1 dB
- Impédance d'entrée : 75 ohms S/PDIF / 110 ohms AES-EBU
- Distorsion harmonique : < 0.1 %
- Rapport S/B : 100 dB(A)
- Tubes de sortie : 4 x ECC-81/12AT7
- Alimentation : 100/110/230/240 VAC - 50/60 Hz - 100 VA
- Dimensions (L x H x P) : 440 mm x 105 mm x 300 mm
- Poids : 8 kg
